碳钎维发热电缆

碳纤维发热电缆

碳纤维是指纤维化学组成中碳元素占总质量90%以上的纤维

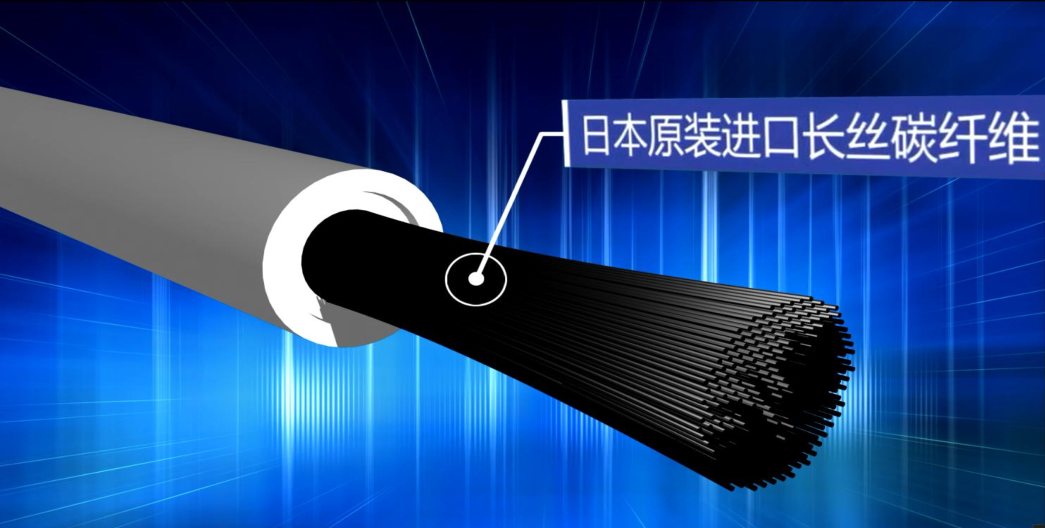

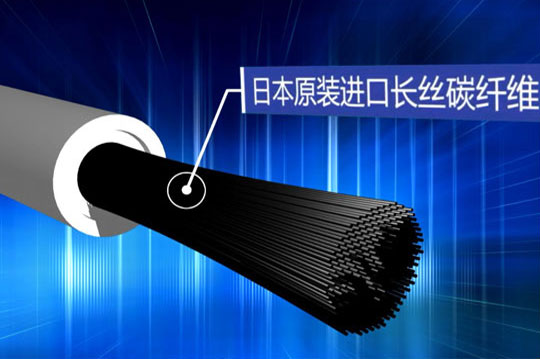

一、碳纤维发热电缆：采用日本原装进口东丽碳纤维为发热材料，选用硅橡胶为包覆材料，产品质

量优质温度，可耐高温250°C、耐低温-60°C。耐酸、耐碱、耐腐蚀、防水性能优越。

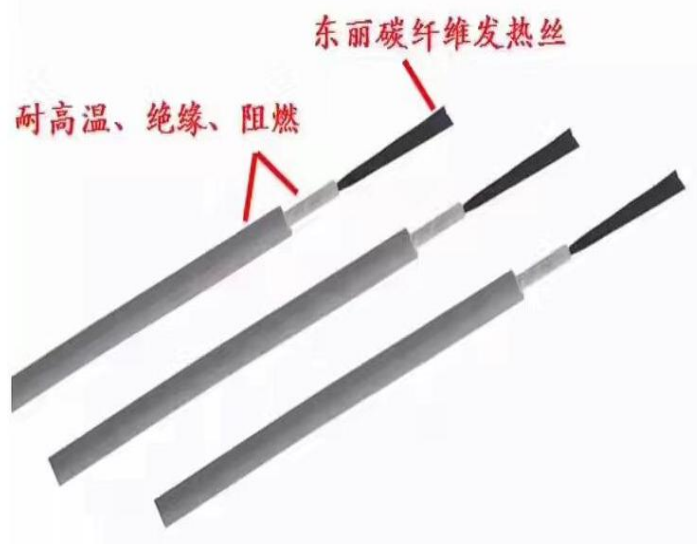

碳纤维发热电缆线图

1、进口24K碳纤维发热丝

2、硅橡胶绝缘电缆料，耐250度高温

3、白色耐300度高温硅橡胶绝缘电缆料

4、发热线径：Φ6mm,每组发热线长度：12.5米

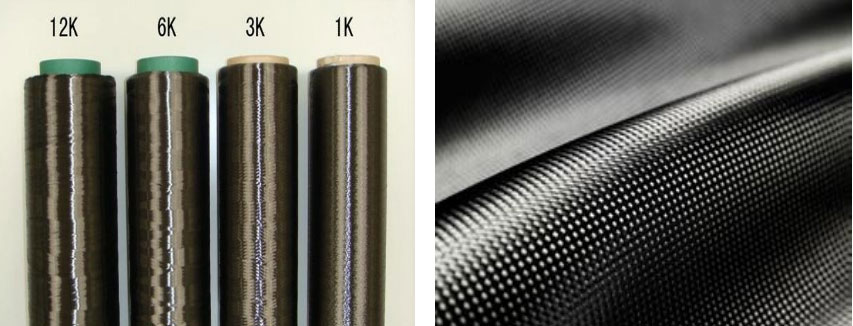

碳纤维优异性能

碳纤维是一种新型的高性能纤维增强材料，具有高强度，高模量，耐高温，耐磨，抗疲劳，耐腐蚀，抗蠕变，导电和导热等诸多优异性能。它可减轻构件重量，从而提高了构件技术性能。因此用碳纤维作为电热体有着金属、PTC等电热体所不可比拟的诸多的优异性能；升温迅速。能产生人体需要的生命之光远红外线8μm-15μm。

碳纤维材料的电热性能

特 性：

碳纤维主要是制成碳纤维增强塑料这种复合材料来应用碳纤维是一种纤维状碳材料。它是一种强度比钢的大、密度比铝的小、比不锈钢还耐腐蚀、比耐热钢还耐高温、又能像铜那样导电，具有许多宝贵的电学、热学和力学性能的新型材料。

碳纤维发热电缆原理

碳纤维电采暖及工作原理

碳纤维电地暖系统工作原理碳纤维电地暖是大量的碳纤维晶体在电场作用下，能够相互摩擦、振荡，晶体在电场作用下作“布朗运动”，并产生大量的热量。从而实现“电能→热能”的转换。大量的实验数据证实，碳纤维晶体的电→热转换效率达到了98%以上，比常用的镍铬合金等电热丝高出20%以上。

碳纤维长丝性能指标

主要性能指标有：

额度适用电压：交流/直流 200V；

发热产品使用寿命：大于10万小时：

电-热辐射转换效率：大于99%；

碳纤维丝耐高温3500 ℃，耐低温-200 ℃；

碳纤维材料的发热优势

—热能转换效率优异：热效率理论值高达99．99％．在实际中应用一般可达98％，比传统材料节能15％～30%；

—远红外线养生健体：热量传递主要以远红外辐射为主，而且还释放出5～15 μm的远红外线光波，活化人体内水分子，提高血液含氧量，增强细胞活力，促进新陈代谢。

—电磁辐射趋近于零：发热体中无量纲的磁阻和磁场在劳伦兹力的作用下，其积蓄的正、负电荷产生的电场磁场和磁阻相互抵消，电磁辐射几乎为零；

碳纤维发热电缆地优点

1、节能性:相比同类型金属发热电缆节能20%以上。

2、环保性:由于采用非金属发热体，所以不产生对人体有害的电磁辐射波。

3、安全性:碳纤维发热体本身电流非常低 0.8A，即使人体直接接触也不会有触电感。采用并联铺装，启动时无冲击电流。

4、实用性:安装采用分户独立控制安装工艺，实现了即用即开，不用不开的目的。采暖季家中无人情况下，可实现零费用。

5、家庭保健性:碳纤维发热电缆产生远红外线，长时间照射下，有利于人体健康。

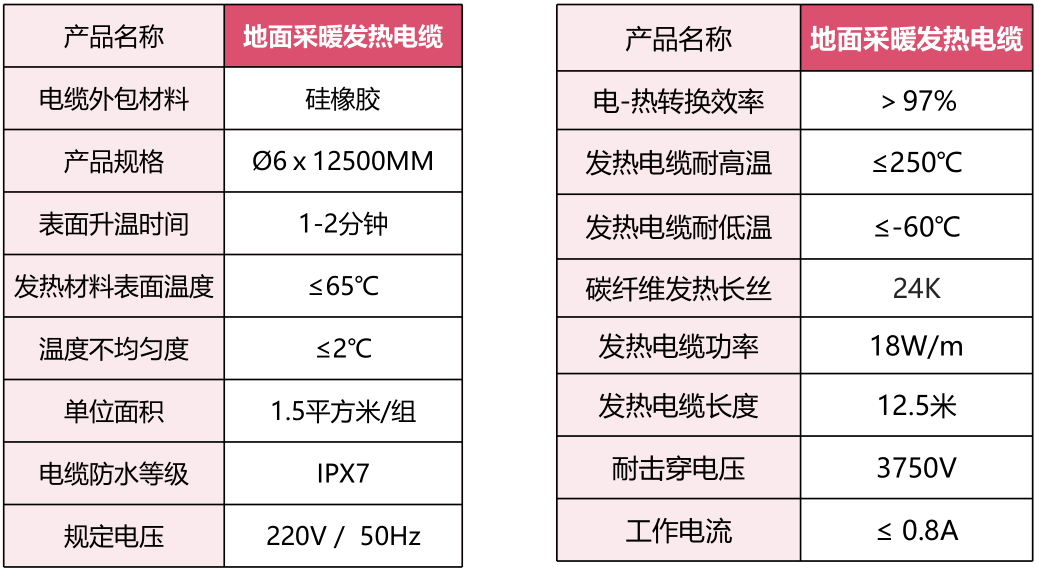

碳纤维发热电缆线技术参数

碳纤维发热电缆应用广泛

可应用的范围非常广泛：

1.发热线铺设在复合地板、大理石、瓷砖等地面下，组成低温辐射电热采暖系统，采暖效果比普通地暖效率高。适用于家庭、厅堂、教室、游泳池、体育场馆、儿童游乐场所、农业养殖、恒温育雏、蔬菜、花卉大棚等场所。

2.适用于道路化雪、机场跑道化雪、房屋顶面、落水沟融雪、管道保温、排水沟防冻、足球操场、公共绿地、土壤保温、楼梯化雪、罐体加温除冻等。

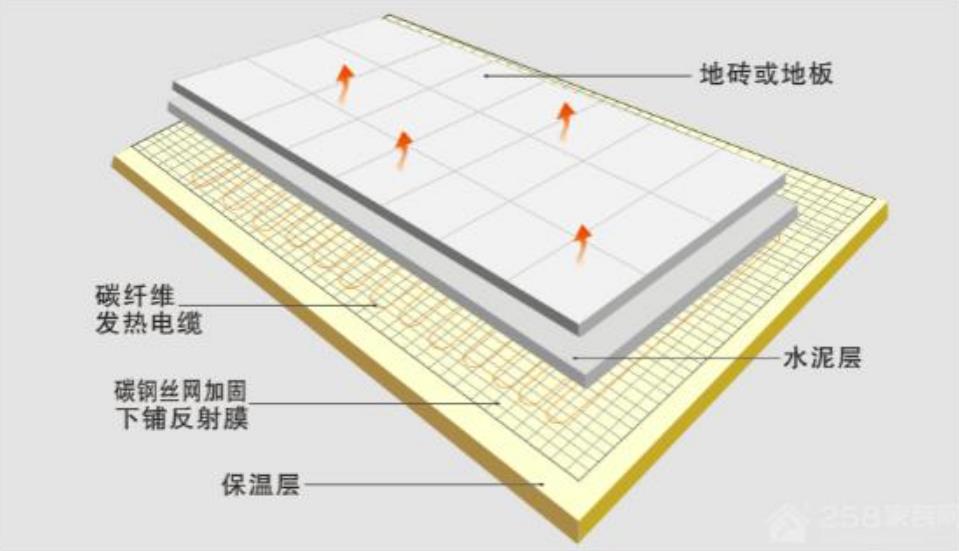

碳纤维发热 电缆 在瓷砖下、木地板 铺装

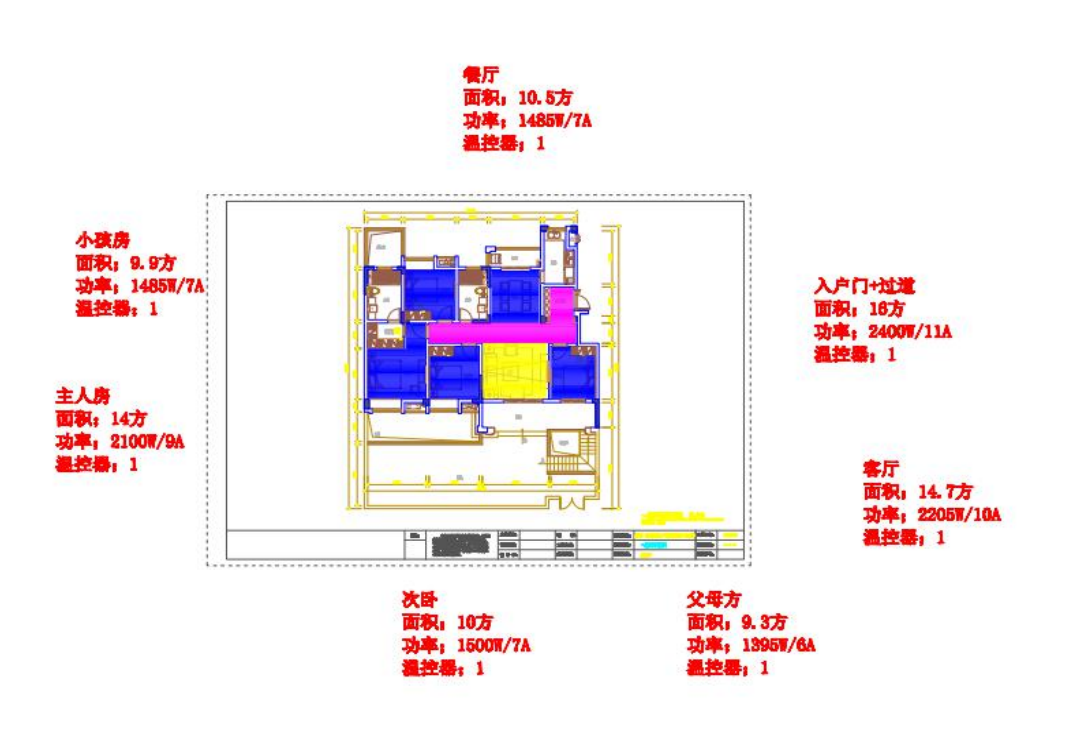

碳纤维发热 电缆 在瓷砖下、木地板 铺装工程设计图

备注及注意事项：

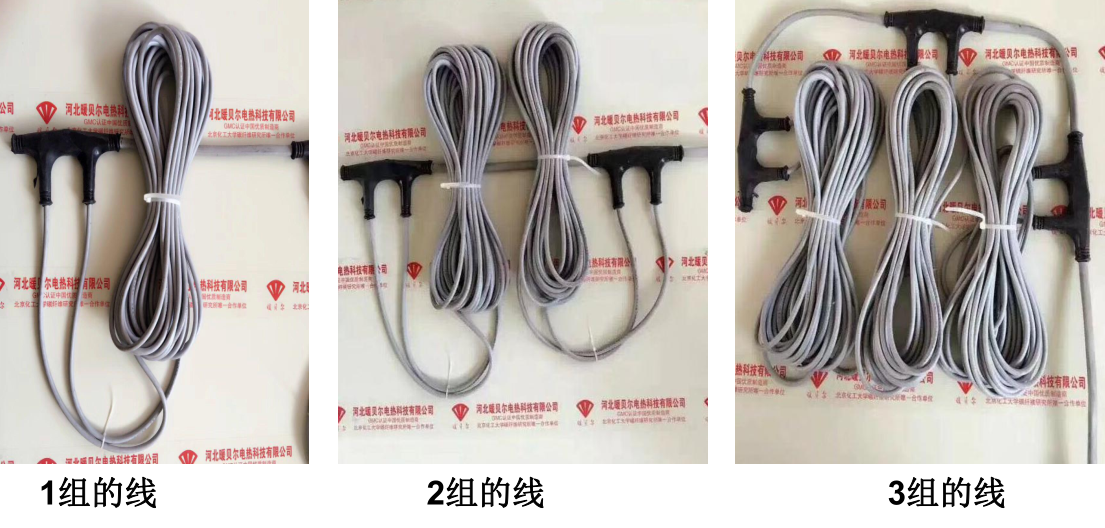

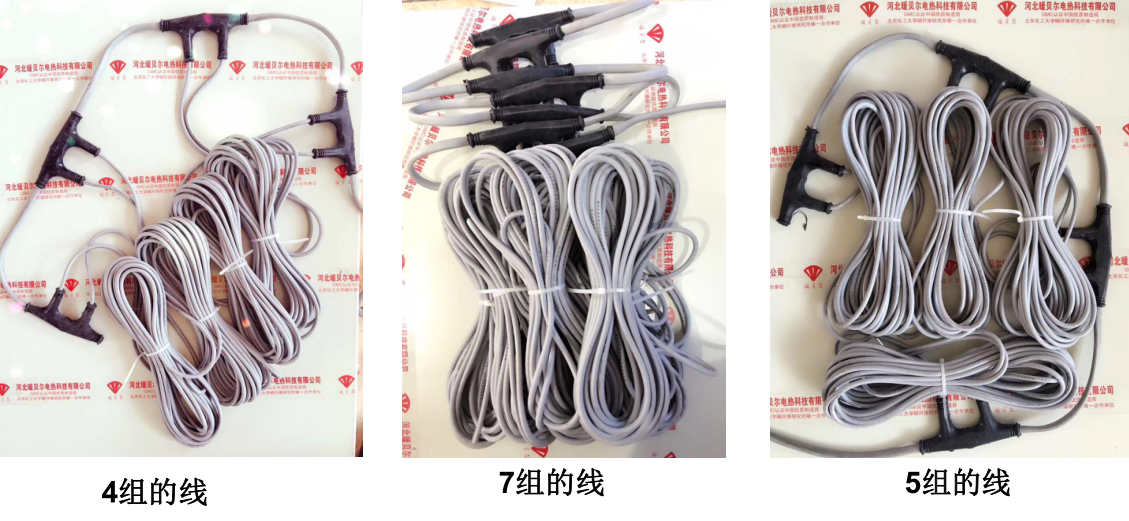

1；碳纤维的规格有1到13组，配线按1.5平方用1根1组的线计算。如果所铺地暖面积为15平方，那就用1根10组的线。如果是30平方的面积，就用2根10组的线。（下图规格展示）

2； 控制区域的提前规划以及温控器的选择：每个地暖铺设的区域面积大小所使用的温控器型号也不同，目前市面上常见的温控器分16A，25A的，其承载的功率也不同。一般面积小于等于12平米的可用16A的温控器，面积在12平米到18平方之间的用25A的温控器。面积大于18平米的要多分几个温控器控制。

3；明确进户线能够承载地暖及其他家电设备所需的总功率（我们碳纤维发热线的功率为150W/平方）。地暖系统每个控制区域必须配有一个独立的220V的电源和30A的漏电断路器，进线应为4平方，分线应为2.5平方，温控器底盒平行于电灯开关，开8＊6盒槽位。

4；铺设发热线，线与线之间的距离标准的在10CM。卡子应固牢在发热线上。

5；碳纤维地暖的安装工程不宜与其它施工作业同时交叉进行。铺设过程中，不得随便踩踏。(特别是穿高跟鞋的女士，不得行走地暖上面）。

6；施工完成的碳纤维地暖地面严禁大力敲打、冲击。不得在地面上开孔、剔凿或嵌入任何物体。应尽快铺设瓷砖。

五、碳纤维发热电缆铺装流程

1、测量房间实际铺装面积，配电箱每个房间已经安装完毕一个漏电保护器，每个房间独立4.0平方电源线已经接入温控器底盒，温控器位置86盒与预埋合格，线管已预埋到地面。

2、根据面积计算发热线的组数，碳纤维发热电缆1.5平米/组，有1组、2组，3组、4组、5组、6组、7组、8组、9组、10组、11组、12组、13组配置。

3、在水泥地面上全覆盖铺装2cm的XPS保温板，

4、在保温板上面铺装铝箔反射膜80克，

5、在反射膜上面铺装硅晶网（玻璃纤维网）120克/平米以上，

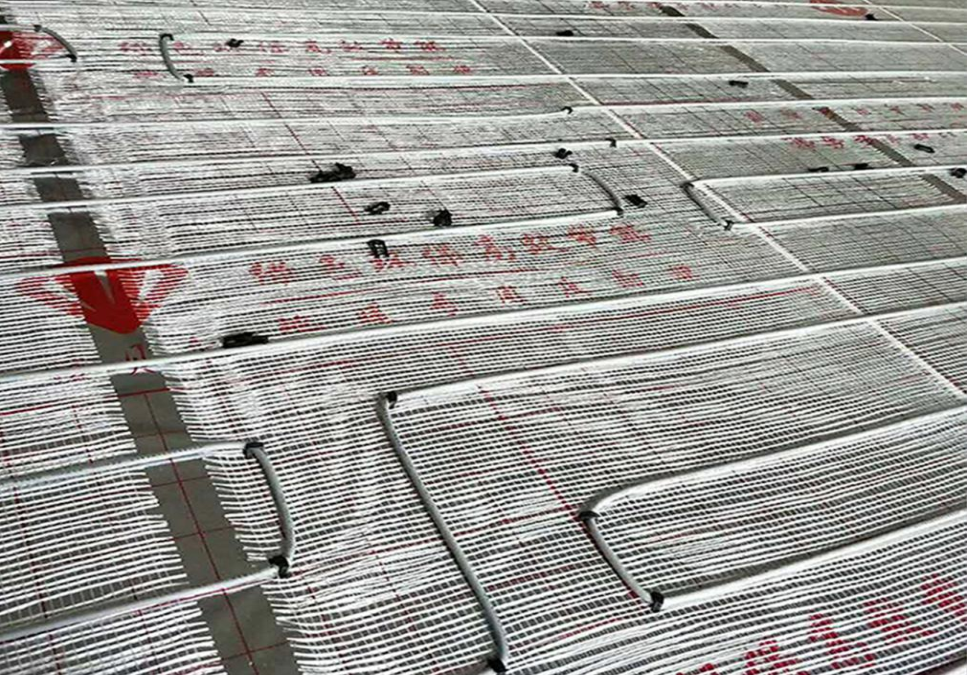

6、在硅晶网上铺装碳纤维发热电缆，将电缆均匀排布，用卡丁固定，南方地区线与线之间10cm。北方地区线与线间距12-15cm。

7、链接温控器，每个温控器16A，对应3000W，约铺装面积18平方米。

8、通电检测发热效果。

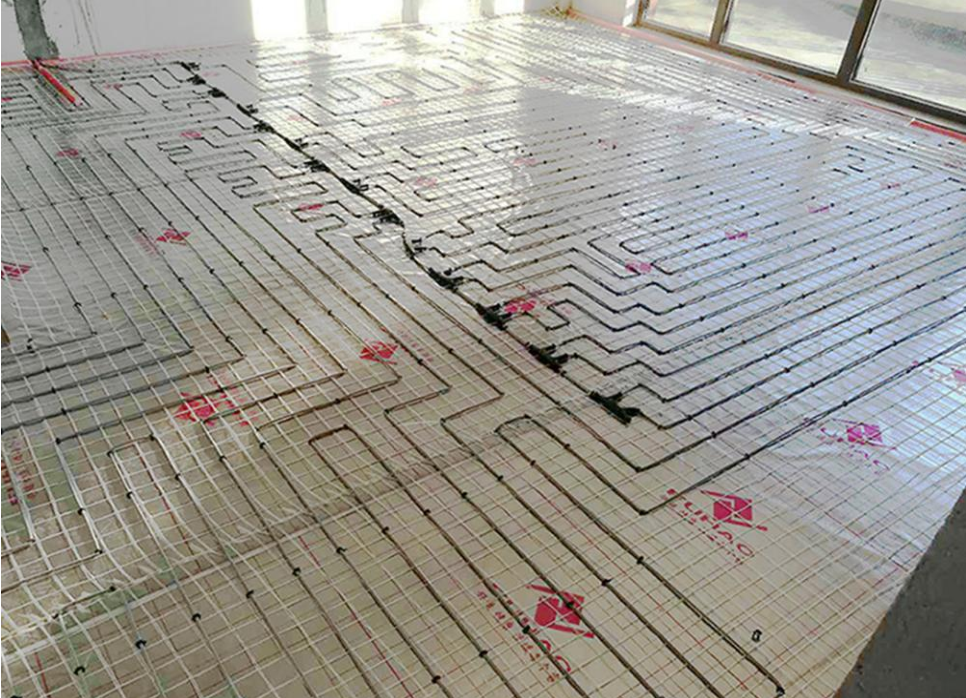

碳纤维发热 电缆 在瓷砖下、木地板下 铺装
